NORMA REGULAMENTADORA N° 12
ALTERAÇÃO
PORTARIA MTE N° 1.893, de 09.12.2013
(DOU de 11.12.2013)
Altera a Norma Regulamentadora n.° 12.
O MINISTRO DE ESTADO DO TRABALHO E EMPREGO, no uso das atribuições que lhe conferem o inciso II do parágrafo único do art. 87 da Constituição Federal e os arts. 155 e 200 da Consolidação das Leis do Trabalho - CLT, aprovada pelo Decreto n.° 5.452, de 1° de maio de 1943, resolve:
Art. 1° A Norma Regulamentadora n.° 12, aprovada pela Portaria MTb n.° 3.214, de 8 de junho de 1978, passa a vigorar com as seguintes alterações:
"...
12.41...
a) proteção fixa, que deve ser mantida em sua posição de maneira permanente ou por meio de elementos de fixação que só permitam sua remoção ou abertura com o uso de ferramentas;
...
12.76...
a) dimensionamento, construção e fixação seguras e resistentes, de forma a suportar os esforços solicitantes;
...
h) espaçamento entre barras horizontais de 0,25 m (vinte e cinco centímetros) a 0,30 m (trinta centímetros), conforme Figura 3 do Anexo III;
...
j) distância em relação à estrutura em que é fixada de, no mínimo, 0,15 m (quinze centímetros), conforme Figura 4C do Anexo III;
k) barras horizontais de 0,025m (vinte e cinco milímetros) a 0,038 m (trinta e oito milímetros) de diâmetro ou espessura; e
l) barras horizontais com superfícies, formas ou ranhuras a fim de prevenir deslizamentos.
12.76.1 As gaiolas de proteção devem ter diâmetro de 0,65m (sessenta e cinco centímetros) a 0,80 m (oitenta centímetros), conforme Figura 4 C do Anexo III, e:
a) possuir barras verticais com espaçamento máximo de 0,30m (trinta centímetros) entre si e distância máxima de 1,50m (um metro e cinquenta centímetros) entre arcos, conforme figuras 4A e 4B do Anexo III; ou
b) vãos entre arcos de, no máximo, 0,30m (trinta centímetros), conforme Figura 3 do Anexo III, dotadas de barra vertical de sustentação dos arcos.
..."
Art. 2° O Anexo III - MEIOS DE ACESSO PERMANENTES - da NR-12, passa a vigorar com a seguinte redação:

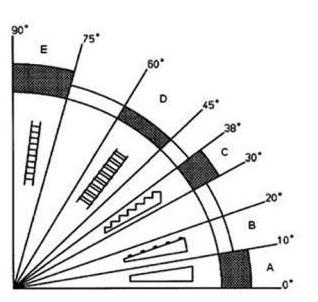

Figura 1: Escolha dos meios de acesso conforme a inclinação - ângulo de lance.
Legenda:
A: rampa.
B: rampa com peças transversais para evitar o escorregamento.
C: escada com espelho.
D: escada sem espelho.
E: escada do tipo marinheiro.
Fonte: ISO 14122 - Segurança de Máquinas - Meios de acesso permanentes às máquinas.

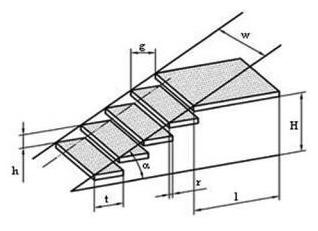

Figura 2: Exemplo de escada sem espelho.
Legenda:
w: largura da escada
h: altura entre degraus
r: projeção entre degraus
g: profundidade livre do degrau
a: inclinação da escada - ângulo de lance
l: comprimento da plataforma de descanso
H: altura da escada
t: profundidade total do degrau

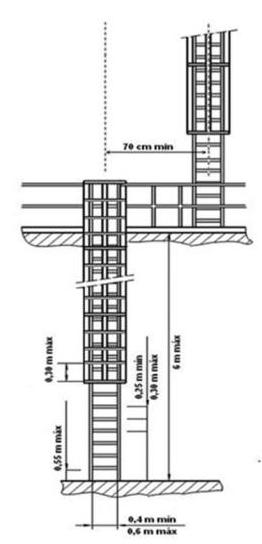

Figura 3: Exemplo de escada fixa do tipo marinheiro.

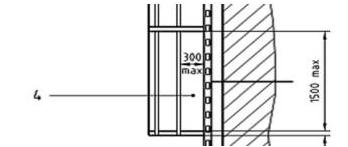

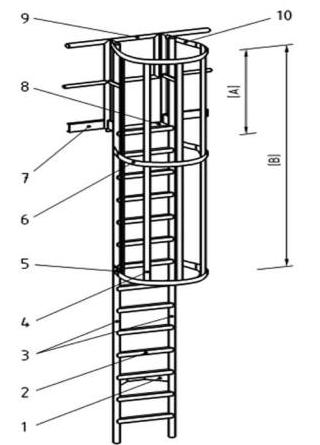

Figura 4A, 4B e 4C: Exemplo de detalhe da gaiola da escada fixa do tipo marinheiro.

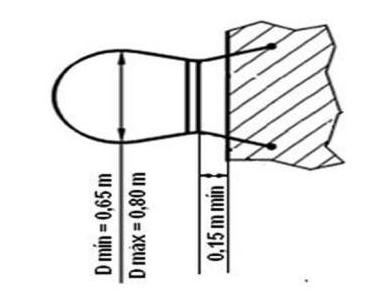

Figura 4C

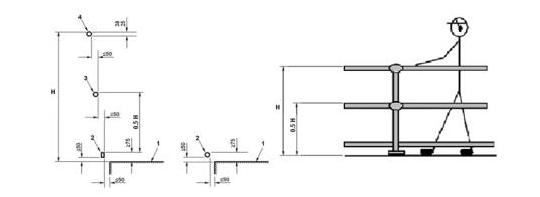

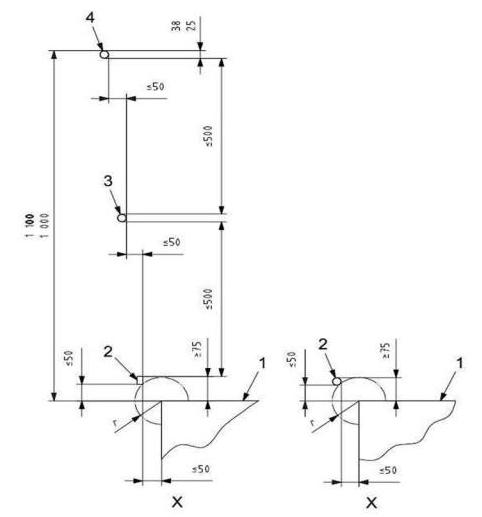

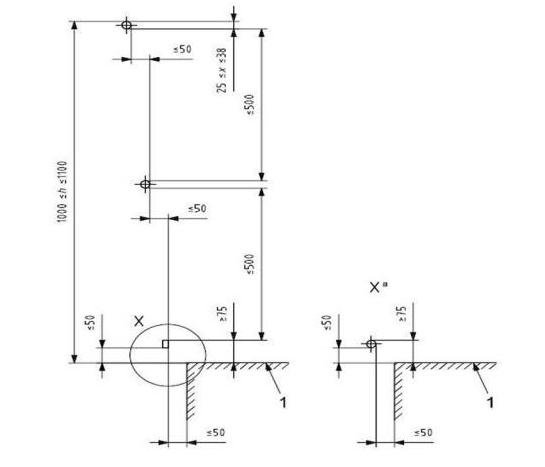

Figura 5: Sistema de proteção contra quedas em plataforma. (dimensões em milímetros)
Legenda:
H: altura barra superior, entre 1000 mm (mil milímetros) e 1100 mm (mil e cem milímetros)
1: plataforma
2: barra-rodapé
3: barra intermediária
4: barra superior corrimão
Art. 3° O Anexo XI - MÁQUINAS E IMPLEMENTOS PARA USO AGRÍCOLA E FLORESTAL - da NR-12 passa a vigorar com as seguintes alterações:
...
6.2...
a) proteção fixa, que deve ser mantida em sua posição de maneira permanente ou por meio de elementos de fixação que só permitam sua remoção ou abertura com o uso de ferramentas;
...
6.6.1.1 Em colhedoras, em situação de manutenção ou inspeção, quando as proteções forem abertas ou acessadas com exposição de elementos da máquina que ainda possuam rotação ou movimento após a interrupção de força, deve-se ter na área próxima da abertura uma evidência visível da rotação, ou indicação de sinal sonoro da rotação ou adesivo de segurança apropriado.
6.6.2 As proteções de colhedoras devem:
a) ser projetadas levando em consideração o risco para o operador e a geração de outros perigos, tais como evitar o acúmulo de detritos e risco de incêndio;
b) atingir a extensão máxima, considerando a funcionalidade da colhedora;
c) ser sinalizadas quanto ao risco;
d) ter indicação das informações sobre os riscos contidas no manual de instruções.
...
15.15...
a) dimensionamento, construção e fixação seguras e resistentes, de forma a suportar os esforços solicitantes;
...
h) espaçamento entre barras horizontais de 0,25 m (vinte e cinco centímetros) a 0,30 m (trinta centímetros), conforme Figura 3 do Anexo III desta Norma;
...
j) distância em relação à estrutura em que é fixada de, no mínimo, 0,15 m (quinze centímetros), conforme Figura 4C do Anexo III desta Norma;
k) barras horizontais de 0,025m (vinte e cinco milímetros) a 0,038 m (trinta e oito milímetros) de diâmetro ou espessura; e
l) barras horizontais com superfícies, formas ou ranhuras a fim de prevenir deslizamentos.
15.15.1 As gaiolas de proteção devem ter diâmetro de 0,65m (sessenta e cinco centímetros) a 0,80 m (oitenta centímetros), conforme Figura 4 C, do Anexo III e:
a) possuir barras verticais com espaçamento máximo de 0,30m (trinta centímetros) entre si e distância máxima de 1,50m (um metro e cinquenta centímetros) entre arcos, conforme figuras 4A e 4B, do Anexo III; ou
b) vãos entre arcos de, no máximo, 0,30m (trinta centímetros), conforme Figura 3 do Anexo III, dotadas de barra vertical de sustentação dos arcos.
...
15.23.1 O sistema de proteção contra quedas de plataformas que não sejam a de operação em colhedoras está dispensado de atender aos requisitos da figura 5 do Anexo III, desde que disponham de barra superior, instalada em um dos lados, tendo altura de 1m (um metro) a 1,1m (um metro e dez centímetros) em relação ao piso e barra intermediária instalada de 0,4m (quarenta centímetro) a 0,6m (sessenta centímetros) abaixo da barra superior.
15.23.1.1 As plataformas indicadas no item 15.23.1 somente podem ser acessadas quando a máquina estiver parada.
...
Art. 4° Na alínea 'a' do item 12.26 da NR-12, com redação dada pela Portaria SIT 197, de 17 de dezembro de 2010, onde se lê 0,5 s (cinco segundos), leia-se 0,5 s (meio segundo).
Art. 5° Esta Portaria entra em vigor na data de sua publicação.
Manoel Dias
